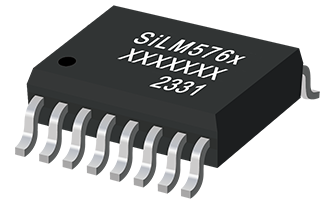

      SiLM576x系列
      高速六通道数字隔离器
      样片申请
      SiLM5760/61/62/63 Datasheet
      产品概述
      产品特性
      安规认证
      典型应用图
      产品概述

      SiLM576x系列是高速六通道数字隔离器，具有符合UL1577的5.0kVRMS（SOP16W）隔离耐压值。SiLM576x器件具有高电磁抗扰度和低辐射，同时具备低功耗特性。
      SiLM5760      具有相同方向的6个通道，而SiLM5761具有5个正方向通道，1个反方向通道；SiLM5762具有4个正方向通道，2个反方向通道；SiLM5763具有3个正方向通道，3个反方向通道。在输入电压或信号丢失的情况下，不带后缀F的器件默认输出高，带后缀F的器件默认输出低。

      产品特性

      信号传输速率：100Mbps
      传输延迟：12ns (典型值)
      CMTI：±100kV/us (最小值)
      低功耗, 1Mbps时每通道的电流典型值为1.5mA
      宽电源电压范围：2.25V to 5.5V
      2.25V至5.5V 电平转换
      默认输出高 (SLMi576x) 和默认输出低(SLMi576xF) 可选
      优异的电磁兼容性（EMC）:
               - 系统级的ESD, EFT和浪涌抗扰性
               - 低辐射
      工作结温范围, TJ: –40°C to +150°

      安规认证

      SOP16W: 符合UL1577 1 分钟的 5kVRMS

      符合 GB4943.1-2022 的 CQC 认证

      符合 DIN VDE 0884-17:2021-10

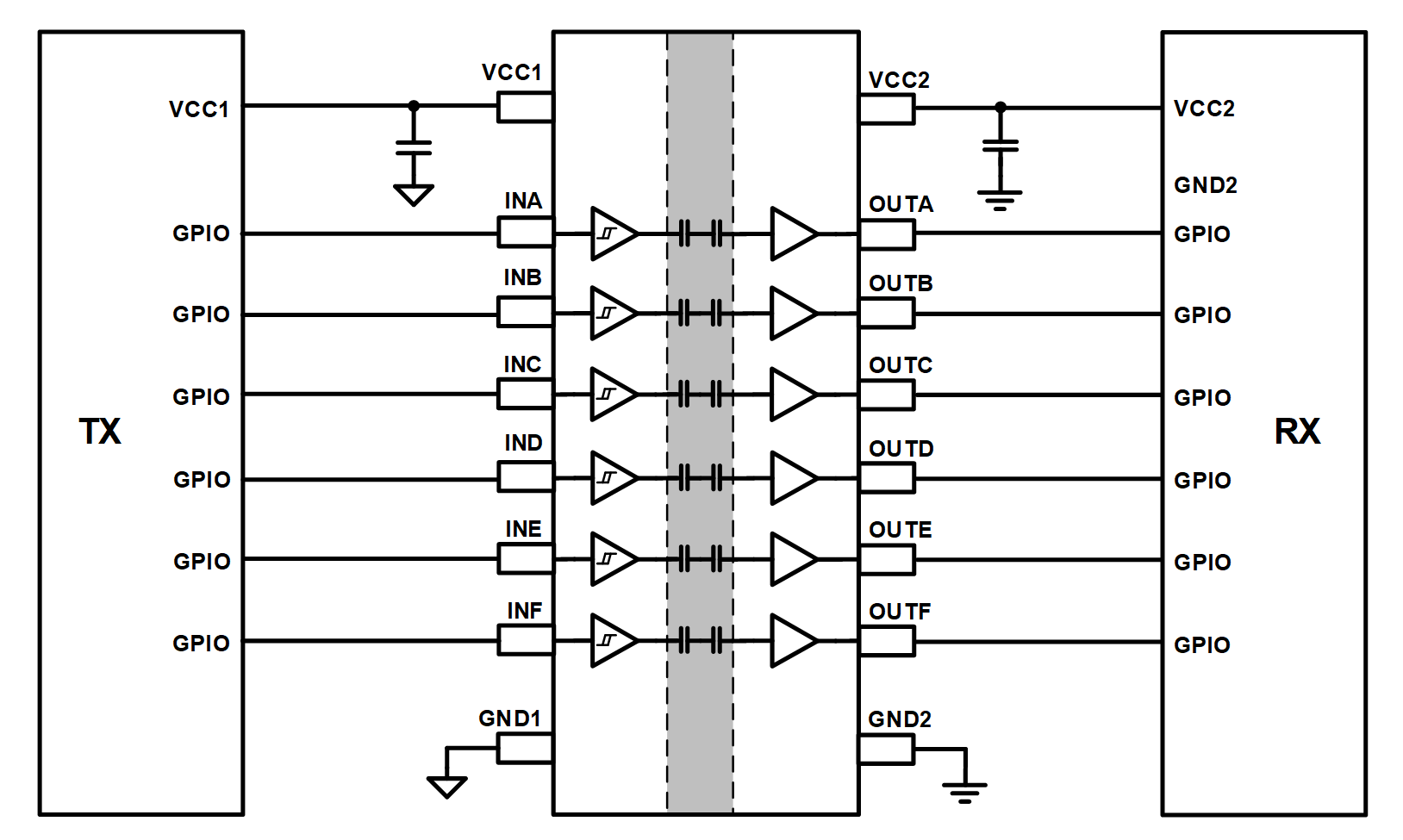

      典型应用图


      产品参数表

      展开过滤器
      Part Number Forward/reverse channels Data rate (Max) (Mbps) VCCx (V) Prop. Delay (ns) Current/channel Typ (mA) Default output CMTI (kV/μs) Min Operating Temp（℃) VISO(Vrms) Package Group Packing/QTY
      SiLM5760CG-DG6 forward / 0 reverse1002.25 ~ 5.5111.5High1005000-40 ~ 125SOP16WReel/1500
      SiLM5760FCG-DG6 forward / 0 reverse1002.25 ~ 5.5111.5Low1005000-40 ~ 125SOP16WReel/1500
      SiLM5761CG-DG5 forward /1 reverse1002.25 ~ 5.5111.5High1005000-40 ~ 125SOP16WReel/1500
      SiLM5761FCG-DG5 forward /1 reverse1002.25 ~ 5.5111.5Low1005000-40 ~ 125SOP16WReel/1500
      SiLM5762CG-DG4 forward /2 reverse1002.25 ~ 5.5111.5High1005000-40 ~ 125SOP16WReel/1500
      SiLM5762FCG-DG4 forward /2 reverse1002.25 ~ 5.5111.5Low1005000-40 ~ 125SOP16WReel/1500
      SiLM5763CG-DG3 forward /3 reverse1002.25 ~ 5.5111.5High1005000-40 ~ 125SOP16WReel/1500
      SiLM5763FCG-DG3 forward /3 reverse1002.25 ~ 5.5111.5Low1005000-40 ~ 125SOP16WReel/1500
      SiLM5768LCG-DG6 forward / 0 reverse1002.25 ~ 5.5131.4Low1505000-40 ~ 125SOP16WReel/1500
      SiLM5768LNCG-DG6 forward / 0 reverse1002.25 ~ 5.5131.4Low1505000-40 ~ 125SOP16WReel/1500
      应用案例
