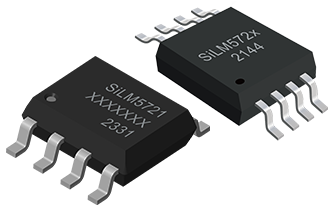

      SiLM572x系列
      高速双通道数字隔离器
      样片申请
      SiLM572x Datasheet SiLM572x-AQ Datasheet
      产品概述
      产品特性
      安规认证
      典型应用图
      产品概述

      SiLM572x系列是高速双通道数字隔离器,具有符合UL1577的5.0kVRMS(SOP8W)和3.0kVRMS(SOP8)隔离耐压值。SiLM572x器件可提供高电磁抗扰度和低辐射,同时具备低功耗特性。

      SiLM5720具有相同方向的两个通道,而SiLM5721具有相反方向的两个通道。在输入电源或信号丢失的情况下,不带后缀F的器件默认输出高,带后缀F的器件默认输出低。


      产品特性

      信号传输速率:100Mbps

      传输延迟:12ns (典型值)

      CMTI:±150kV/us (最小值)

      低功耗, 1Mpbs时每通道的电流典型值为1.5mA

      宽电源电压范围:2.25V to 5.5V

      2.25V至5.5V 电平转换

      默认输出高 (SLMi572x) 和默认输出低(SLMi572xF) 选型

      工作结温范围, TJ: –40°C ~ +150°C

      符合车规认证AEC-Q100

      优异的电磁兼容性(EMC)
      -系统级的ESD, EFT和浪涌抗扰性
      -低辐射

      安规认证

      SOP8: 符合UL 1577 1 分钟的 3.0kVRMS

      SOP8W: 符合UL1577 1 分钟的 5kVRMS

      符合 GB4943.1-2022 的 CQC 认证

      符合 DIN V VDE 0884-11(计划中)

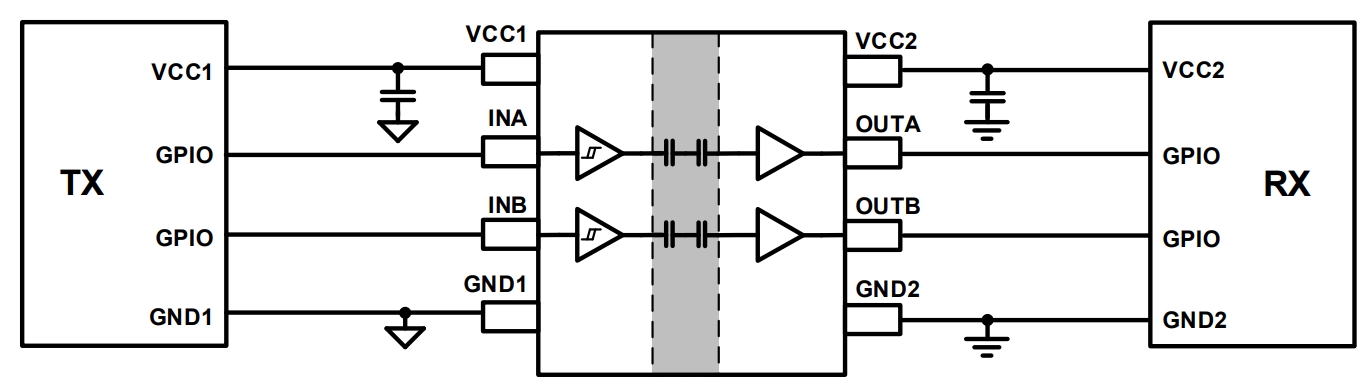

      典型应用图




      产品参数表

      展开过滤器
      Part Number Forward/reverse channels Data rate (Max) (Mbps) VCCx (V) Prop. Delay (ns) Current/channel Typ (mA) Default output CMTI (kV/μs) Min Operating Temp(℃) VISO(Vrms) Package Group Packing/QTY
      SiLM5720CA-DG2 forward / 0 reverse1002.25~5.5121.5High150-40 ~ 1253000SOP8Reel/2500
      SiLM5720FCA-DG2 forward / 0 reverse1002.25~5.5121.5Low150-40 ~ 1253000SOP8Reel/2500
      SiLM5721CA-DG1 forward /1 reverse1002.25~5.5121.5High150-40 ~ 1253000SOP8Reel/2500
      SiLM5721FCA-DG1 forward /1 reverse1002.25~5.5121.5Low150-40 ~ 1253000SOP8Reel/2500
      SiLM5722CA-DG1 forward /1 reverse1002.25~5.5121.5High150-40 ~ 1253000SOP8Reel/2500
      SiLM5722FCA-DG1 forward /1 reverse1002.25~5.5121.5Low150-40 ~ 1253000SOP8Reel/2500
      SiLM5720CM-DG2 forward / 0 reverse1002.25~5.5121.5High150-40 ~ 1255000SOP8WReel/1000
      SiLM5720FCM-DG2 forward / 0 reverse1002.25~5.5121.5Low150-40 ~ 1255000SOP8WReel/1000
      SiLM5721CM-DG1 forward /1 reverse1002.25~5.5121.5High150-40 ~ 1255000SOP8WReel/1000
      SiLM5721FCM-DG1 forward /1 reverse1002.25~5.5121.5Low150-40 ~ 1255000SOP8WReel/1000
      SiLM5722CM-DG1 forward /1 reverse1002.25~5.5121.5High150-40 ~ 1255000SOP8WReel/1000
      SiLM5722FCM-DG1 forward /1 reverse1002.25~5.5121.5Low150-40 ~ 1255000SOP8WReel/1000
      SiLM5720CA-AQ2 forward / 0 reverse1002.25~5.5121.5High150-40 ~ 1253000SOP8Reel/2500
      SiLM5720FCA-AQ2 forward / 0 reverse1002.25~5.5121.5Low150-40 ~ 1253000SOP8Reel/2500
      SiLM5721CA-AQ1 forward /1 reverse1002.25~5.5121.5High150-40 ~ 1253000SOP8Reel/2500
      SiLM5721FCA-AQ1 forward /1 reverse1002.25~5.5121.5Low150-40 ~ 1253000SOP8Reel/2500
      SiLM5722CA-AQ1 forward /1 reverse1002.25~5.5121.5High150-40 ~ 1253000SOP8Reel/2500
      SiLM5722FCA-AQ1 forward /1 reverse1002.25~5.5121.5Low150-40 ~ 1253000SOP8Reel/2500
      SiLM5720CM-AQ2 forward / 0 reverse1002.25~5.5121.5High150-40 ~ 1255000SOP8WReel/1000
      SiLM5720FCM-AQ2 forward / 0 reverse1002.25~5.5121.5Low150-40 ~ 1255000SOP8WReel/1000
      SiLM5721CM-AQ1 forward /1 reverse1002.25~5.5121.5High150-40 ~ 1255000SOP8WReel/1000
      SiLM5721FCM-AQ1 forward /1 reverse1002.25~5.5121.5Low150-40 ~ 1255000SOP8WReel/1000
      SiLM5722CM-AQ1 forward /1 reverse1002.25~5.5121.5High150-40 ~ 1255000SOP8WReel/1000
      SiLM5722FCM-AQ1 forward /1 reverse1002.25~5.5121.5Low150-40 ~ 1255000SOP8WReel/1000
