      SLM27211
      120V, 3A/4.5A 集成自举二极管的高低边门极驱动器
      样片申请
      SLM27211 Datasheet
      产品概述
      产品特性
      安规认证
      典型应用图
      产品概述

      SLM27211是高低边高频门极驱动器，集成了120V的自举二极管，独立的高、低边驱动以方便控制，可用于半桥、全桥、双管正激和有源钳位正激等拓。SLM27211有极好的开通、关断延时匹配，匹配时间达到 2ns。

      SLM27211片上集成的自举二极管省去了外部分立二极管的使用。同时SLM27211还提供高边和低边的欠压保护，在驱动电压低于设计的阈值时强制输出为低。


      产品特性

      可驱动高、低边配置中的 2 颗 N 沟道 MOSFET

      输入引脚支持独立的电压范围

      支持最高 120V 的自举电压

      支持 8V 到 17V 的 VDD 工作电压范围

      提供 4.5A 的灌电流和 3A 的源电流驱动能力

      1000pF 的负载下 7ns 的上升时间和 5ns 的下降时间

      22ns（典型）传播延迟时间

      高边、低边的欠压保护

      2ns 的延迟匹配

      支持 -40℃ ~125℃ 的结工作温度

      安规认证

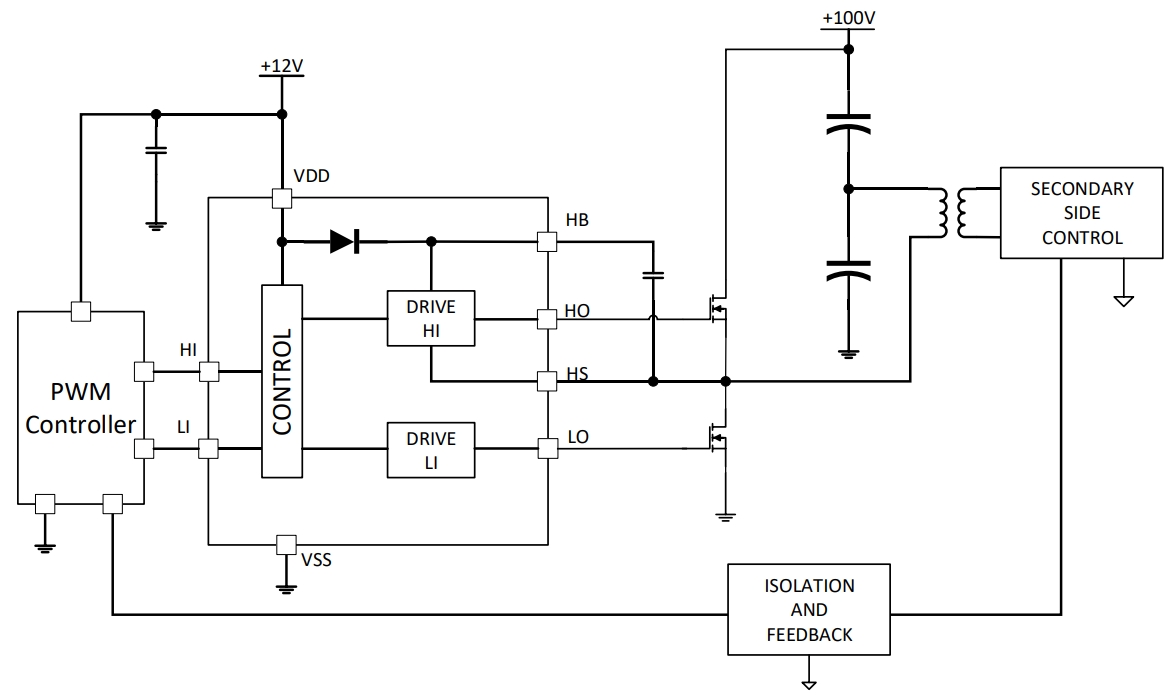

      典型应用图


      产品参数表

      展开过滤器
      Part Number Power Switch IOH/IOL (A) Bus voltage（Max）（V） Input VCC (V) Ton/Toff Typ(ns) Tr/Tf Typ(ns) Delay Match Max(ns) Operating Temp（℃） Package Group Packing/QTY
      SLM27211CA-DG MOSFET3.0/4.51058-1722/217/57-40-125SOP8Reel/2500
      SLM27211CB-DG MOSFET3.0/4.51058-1722/217/57-40-125SOP8-EPReel/2500
      SLM27211EL-7G MOSFET3.0/4.51058-1722/217/57-40-125DFN4*4-10Reel/1000
      SLM27211EK-DG MOSFET3.0/4.51058-1722/217/57-40-125DFN4*4-8Reel/3000
