      SLM2181
      600V, 450mA/950mA 高低边门极驱动器
      样片申请
      SLM2181 Datasheet
      产品概述
      产品特性
      安规认证
      典型应用图
      产品概述

      SLM2181是一款高压、高速的功率MOSFET和IGBT驱动器，它提供独立的高边、低边输出驱动信号。采用专有的高压集成电路和锁存免疫CMOS技术，提供可靠的单芯片驱动方案。逻辑输入电平与标准CMOS或LSTTL输出兼容，最低支持3.3V逻辑。输出驱动器具有高脉冲电流缓冲级，以减小驱动器交叉导通。延时匹配很方便应用于高频设备。浮动通道可用于驱动高边配置的N型沟道功率MOSFET或IGBT，工作电压可高达600V。

      产品特性

      为自举供电设计的浮动通道

      全电压范围运行达600V

      低VCC工作范围

      允许瞬态负电压，不受dV/dt影响

      驱动电源范围从10V到20V

      欠压闭锁

      3.3V，5V逻辑兼容

      输入有下拉电阻的COMS斯密特触发器

      两通道间匹配传输延时

      输入输出同相

      典型开通/关断延时：150ns/220ns

      典型驱动电流：450mA/950mA

      安规认证

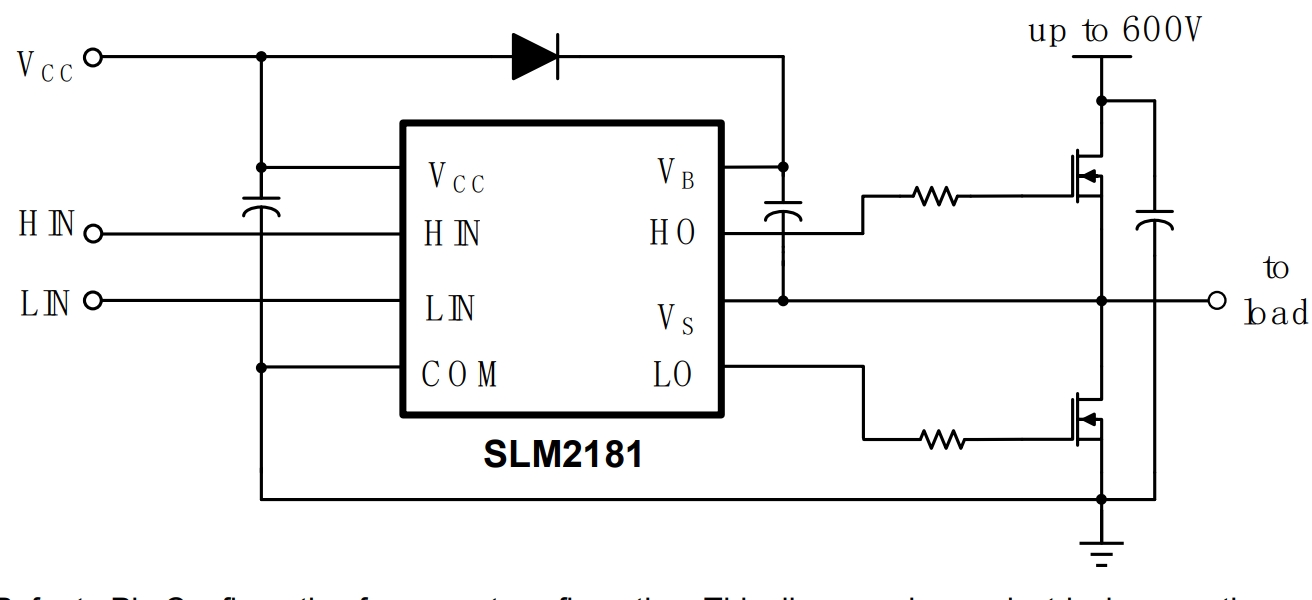

      典型应用图


      产品参数表

      展开过滤器
      Part Number Power Switch IOH/IOL (A) Bus voltage（Max）（V） Input VCC (V) Ton/Toff Typ(ns) Tr/Tf Typ(ns) Delay Match Max(ns) Operating Temp（℃） Package Group Packing/QTY
      SLM2181CA-DG IGBT/ MOSFET0.45/0.9560010-20150/22045/1735-40-125SOP8Reel/2500
